机床加工现场汇川PLC通过PROFIBUS-DP主站和EtherNet/IP从站智能网关与远程IO模块进行通讯案例

一、案例背景与项目痛点

案例背景

某大型机械制造企业拥有多台高端数控机床，这些机床配备了西门子DP从站的远程I/O模块，而车间主控系统采用汇川PLC。随着生产智能化升级，需要将这些数控机床的数据实时接入工厂MES系统，实现生产状态的监控、故障预警和生产数据分析。然而，两种不同协议设备之间的通讯障碍成为技术难题。

项目痛点

1.协议不兼容：西门子DP从站采用PROFIBUS-DP协议，而汇川PLC支持EtherNet/IP协议，两者无法直接通讯

2.数据孤岛严重：数控机床数据无法上传至中央控制系统，形成信息孤岛

3.维护成本高：原有解决方案需要大量硬件改造，投资成本巨大

4.实时性差：通过人工抄录或中间转换的方式导致数据延迟严重

5.扩展性不足：现有架构难以支持未来新增设备的快速接入

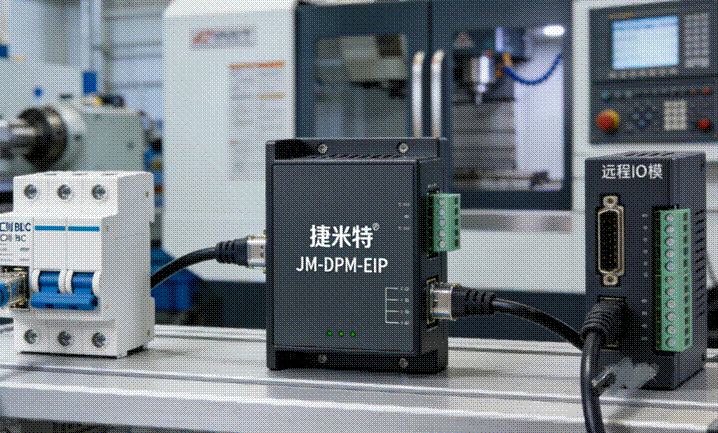

二、解决方案核心：捷米特JM-DPM-EIP协议转换网关

功能简介

捷米特JM-DPM-EIP是一款高性能的协议转换网关，专门解决工业现场不同协议设备间的通讯问题。这款智能网关集成了PROFIBUS-DP主站和EtherNet/IP从站功能，能够在不改变原有硬件架构的前提下，实现两种协议的无缝转换。

技术特点

-支持PROFIBUS-DP与EtherNet/IP双向协议转换

-最大支持244字节输入/244字节输出数据交换

-内置数据采集器功能，可缓存和预处理数据

-支持多种诊断功能，便于故障排查

-宽温宽压设计，适应工业现场恶劣环境

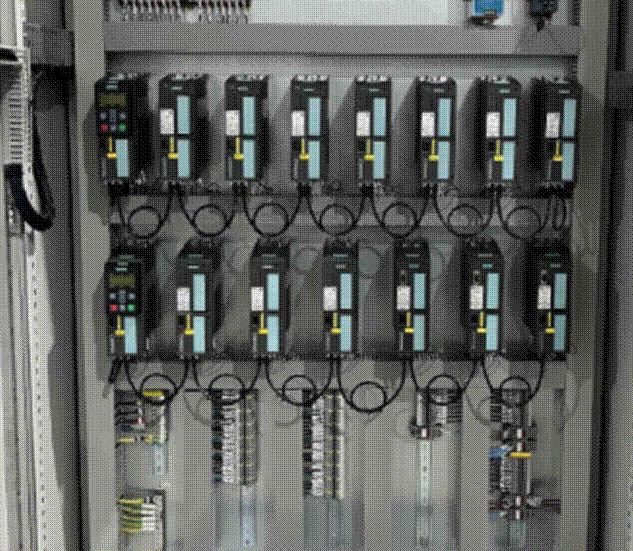

三、系统拓扑结构

四、实施过程

1.现场评估与方案设计：技术人员对现场数控机床的型号、DP从站配置进行全面调查，设计最佳组网方案

2.网关部署与配置：

-在每个数控机床DP总线末端安装捷米特JM-DPM-EIP工业网关

-配置网关的PROFIBUS-DP参数，匹配从站地址和通讯速率

-设置EtherNet/IP网络参数，确保与汇川PLC正常通讯

3.网络架构优化：

-建立独立的工业以太网环网，提高通讯可靠性

-配置IP地址规划，确保网络可管理性

-设置QoS策略，保障关键数据的实时传输

4.数据映射与测试：

-在网关中配置DP从站数据到EIP数据的映射关系

-进行点对点通讯测试，验证数据准确性

-模拟异常情况，测试网关的容错处理能力

5.系统集成与上线：

-将转换后的数据接入汇川PLC数据处理程序

-开发上位机监控界面，实时显示机床状态

五、应用效果

1.通讯实时性大幅提升：数据采集周期从原来的分钟级缩短至毫秒级，实现了真正意义上的实时监控

2.系统稳定性增强：捷米特物联网网关运行稳定，连续运行180天无故障，保障了生产连续性

3.维护成本降低：减少了对原有机床控制系统的改造，维护成本降低约60%

4.数据利用率提高：机床运行数据、报警信息、加工参数等全面上传，为生产优化提供数据支持

5.扩展灵活性增加：新增数控机床只需简单配置网关即可接入系统，扩展时间缩短80%

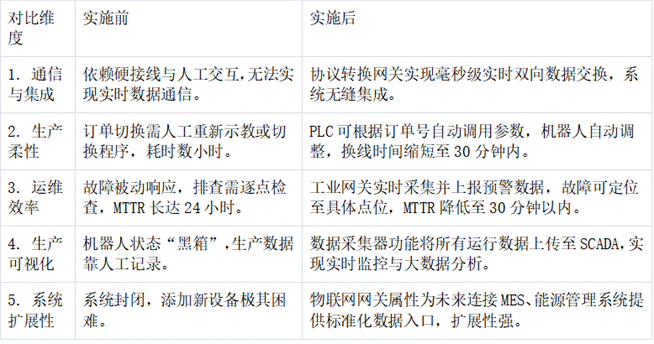

六、项目实施前后对比

七、行业应用前景

主流快速发展的行业

1.新能源汽车制造：生产线高度自动化，多种设备协议共存，急需工业网关实现数据统一

2.锂电池生产：对生产过程的实时监控和精准控制要求极高，数据采集器成为关键设备

3.光伏半导体：生产设备国际化程度高，协议多样化，协议转换需求旺盛

4.生物医药制造：GMP规范要求全程数据追溯，对数据采集的完整性和实时性要求严格

5.工业机器人集成：多品牌机器人协同作业，需要物联网网关实现统一调度

技术发展趋势

-边缘计算融合：未来智能网关将集成更多边缘计算能力，实现数据本地预处理

- AI算法集成：网关内置AI算法，实现设备预测性维护

- 5G技术应用：结合5G网络，实现更灵活的无线工业通讯

-网络安全强化：增强工业级防火墙功能，保障工业网络安全

八、总结

通过捷米特JM-DPM-EIP协议转换网关的应用，成功解决了数控机床DP从站与汇川PLC之间的通讯难题，实现了生产数据的实时采集和监控。这一解决方案不仅技术先进、实施简便，而且具有良好的经济效益和推广价值。

在工业4.0和智能制造的大背景下，工业网关、物联网网关和协议转换网关作为工业互联网的关键基础设施，正在发挥着越来越重要的作用。它们打破了设备之间的信息孤岛，实现了数据的自由流动，为企业的数字化转型提供了坚实的技术支撑。

随着新能源汽车、锂电池、光伏等新兴行业的快速发展，对工业通讯和数据采集的需求将持续增长。选择适合的协议转换网关和数据采集器，构建高效、可靠、灵活的工业通讯网络，将成为制造企业提升竞争力的关键举措。捷米特JM-DPM-EIP网关的成功应用案例，为类似场景提供了可借鉴的解决方案，展现了智能网关在工业自动化领域的广阔应用前景。

《具体内容配置过程及其他相关咨询请与武工留言交流
